背景技術：
本技術屬于揚塵治理領域，具體涉及一種用于斗式提升機揚塵治理裝置。斗提機即斗式提升機，它是利用均勻固接于無端牽引構件上的一系列料斗，豎向提升物料的連續輸送機械。分為環鏈、板鏈和皮帶三種。斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不超過250℃)。在鍋爐中，特別是循環流化床鍋爐中，斗提機的主要作用是輸送鍋爐冷渣機出來的爐渣，爐渣通過布置在負1400mm處的輸渣皮帶送至斗提機底部，通過斗提機將爐渣送入渣庫儲存。因斗提機內的爐渣存在上下落差，導致斗提機底部揚塵，揚塵通過縫隙逸散到斗提機底部空間，造成現場粉塵逸散，作業環境較差。
技術實現要素：
為了解決上述問題，本技術提供一種用于斗式提升機揚塵治理裝置，極大的現場作業環境，消除粉塵對工作人員身體健康的危害。
本技術提供了如下的技術方案：
一種用于斗式提升機揚塵治理裝置，包括固定在斗提機底部揚塵區域內的吸風口，所述吸風口通過管道與除塵器相連通，所述揚塵治理裝置還包括風機，所述風機通過管路與除塵器相連通用于將揚塵區域內的粉塵吸入除塵器內。
優選的，所述揚塵治理裝置還包括用于將除塵器所收集的粉塵轉移至斗提機內部的轉運單元。
優選的，所述轉運單元為螺旋式給料機，所述螺旋式給料機的進料口與除塵器相連通，所述螺旋式給料機的出料口與斗提機相連通。
優選的，所述吸風口設有多個且均布設置在揚塵區域四周。
優選的，所述除塵器為布袋式除塵器，所述布袋除塵器上設有用于清理布袋粉塵的振打裝置。
優選的，所述振打裝置設有多個且均布在布袋除塵器四周。
優選的，所述吸風口成喇叭狀，喇叭狀的吸風口內設有濾網。
本技術的有益效果是：
1、本技術通過風機提供吸力將斗提機底部揚塵區域內粉塵收集至布袋除塵器內，并通過螺旋式給料機將收集的粉塵重新輸送至斗提機內，極大的現場作業環境，消除粉塵對工作人員身體健康的危害。
2、布袋除塵器四周均布有振打裝置，可以定時將布袋上的積灰振打落至螺旋給料機內。
3、喇叭狀的吸風口，開口面積大，可以更加有效的將粉塵吸入布袋除塵器內，濾網的設置可以避免大的顆粒對布袋造成損傷，延長布袋的使用壽命。
附圖說明

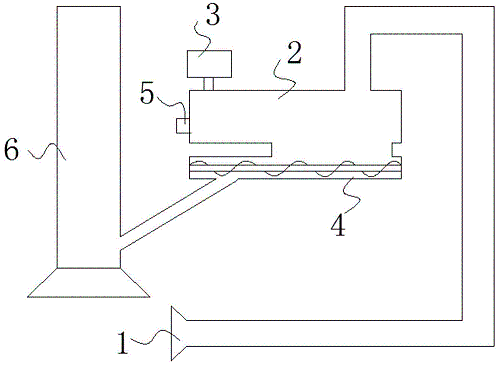

1-吸風口2-除塵器3-風機4-螺旋式給料機5-振打裝置6-斗提機
具體實施方式
下面結合具體實施例對本技術做具體說明。
實施例1
如圖1所示，一種用于斗式提升機揚塵治理裝置，包括固定在斗提機6底部揚塵區域內的吸風口1，所述吸風口1通過管道與除塵器2相連通，所述揚塵治理裝置還包括風機3，所述風機3通過管路與除塵器2相連通用于將揚塵區域內的粉塵吸入除塵器2內。
實施例2
在實施例1的基礎上，如圖1所示，所述揚塵治理裝置還包括用于將除塵器2所收集的粉塵轉移至斗提機6內部的轉運單元。
實施例3
在實施例1的基礎上，如圖1所示，所述轉運單元為螺旋式給料機4，所述螺旋式給料機4的進料口與除塵器2相連通，所述螺旋式給料機4的出料口與斗提機6相連通。
本技術的工作過程如下：
粉塵從斗式提升機6中泄露出來，啟動風機3，風機3產生吸力，將粉塵從喇叭狀的吸風口1吸收布袋式除塵器，其中大的顆粒被濾網阻擋，同時螺旋給料機啟動，將布袋除塵器中的粉塵重新輸送至斗提機6內，當布袋式除塵器存在粉塵堵塞情況時，啟動振打裝置進行清堵。
以上所述僅為本技術的優選實施例而已，并不用于限制本技術，盡管參照前述實施例對本技術進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本技術的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本技術的保護范圍之內。
技術特征：
1.一種用于斗式提升機揚塵治理裝置，其特征在于，包括固定在斗提機(6)底部揚塵區域內的吸風口(1)，所述吸風口(1)通過管道與除塵器(2)相連通，所述揚塵治理裝置還包括風機(3)，所述風機(3)通過管路與除塵器(2)相連通用于將揚塵區域內的粉塵吸入除塵器(2)內。
2.根據實用要求1所述的一種用于斗式提升機揚塵治理裝置，其特征在于，所述揚塵治理裝置還包括用于將除塵器(2)所收集的粉塵轉移至斗提機內部的轉運單元。
3.根據實用要求2所述的一種用于斗式提升機揚塵治理裝置，其特征在于，所述轉運單元為螺旋式給料機(4)，所述螺旋式給料機(4)的進料口與除塵器(2)相連通，所述螺旋式給料機(4)的出料口與斗提機(6)相連通。
4.根據實用要求1所述的一種用于斗式提升機揚塵治理裝置，其特征在于，所述吸風口(1)設有多個且均布設置在揚塵區域四周。
5.根據實用要求1所述的一種用于斗式提升機揚塵治理裝置，其特征在于，所述除塵器(2)為布袋式除塵器，所述布袋除塵器上設有用于清理布袋粉塵的振打裝置(5)。
6.根據實用要求5所述的一種用于斗式提升機揚塵治理裝置，其特征在于，所述振打裝置(5)設有多個且均布在布袋除塵器四周。
7.根據實用要求1所述的一種用于斗式提升機揚塵治理裝置，其特征在于，所述吸風口(1)成喇叭狀，喇叭狀的吸風口內設有濾網。
技術總結
本技術屬于揚塵治理領域，具體涉及一種用于斗式提升機揚塵治理裝置，包括固定在斗提機底部揚塵區域內的吸風口，所述吸風口通過管道與除塵器相連通，所述揚塵治理裝置還包括風機，所述風機通過管路與除塵器相連通用于將揚塵區域內的粉塵吸入除塵器內。本技術的有益效果是：本技術通過風機提供吸力將斗提機底部揚塵區域內粉塵收集至布袋除塵器內，并通過螺旋式給料機將收集的粉塵重新輸送至斗提機內，極大的現場作業環境，消除粉塵對工作人員身體健康的危害。
