滾筒篩工作原理與使用說明書

作者trendve.com 發布時間: 17/08/26

滾筒篩工作原理與使用說明書


一、滾筒篩工作原理

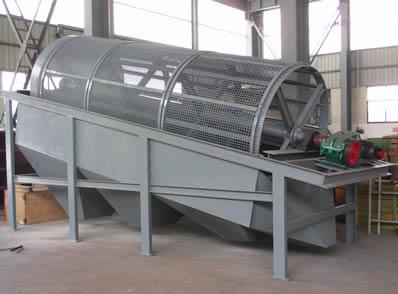

  滾筒篩的主體結構是篩分筒,它是由若干個圓環狀扁鋼組成的篩網,整體與地平面呈傾斜狀態,外部被密封隔離罩所密封,以防止污染環境。通過變速減速系統使篩分筒在一定轉速下進行旋轉,物料自上而下通過篩分筒得到分離,細料從篩分筒前端下部排出,粗料從篩分筒下端尾部。滾筒篩設有梳型清篩機構,在物料篩分過程中,通過梳型清篩機構與篩分筒的相對運動,達到對篩體不間斷清理的效果,使篩分筒在整個工作過程中始終保持清潔,不粘、不堵、不影響篩分效率。

二、滾筒篩性能特點
 1、料適應性廣
 滾筒篩廣泛應用于各類物料篩分,無論是劣質煤、煤泥、還是煙煤以及其它類物料,都可順利進行篩分。
 2、進料方式簡單多樣
 滾筒篩進料口可根據現場實際設汁,無論是皮帶、漏斗或其它進料方式,不用采取特殊措施,都可以順暢進料。
 3、篩分效率高
  滾筒篩可設有梳型清篩機構,在篩分過程中,不管進入篩分筒的物料多臟、多雜都可以篩分,從而提高了設備的篩分效率。
 4、篩分量大、易于大型化
 相同尺寸下,圓面積比其它形狀的面積都大,因此其篩分有效面積就大,使物料能充分接觸篩網,因而單位時間內篩分量就大。又因其結構簡單,布置方便,技術新穎而成熟等特點,極易大型化。
 5、自身能耗小
 滾筒篩電機功率小,是其它篩型的二分之一到三分之一,處理相同量物料而運行時間僅為其它篩型的二分之一,因此能耗低。
 6、工作環境好
 整個篩分筒體可以用密封隔離罩所密封,徹底清除了篩分循環過程中的粉塵飛揚,塊狀飛濺等現象,避免了對工作環境的污染。
 7、設備噪音低
  滾筒篩運行中,由于回轉篩速度小,并且有密封隔離罩與外界隔離,使噪音無法傳遞到外部,從而降低了設備噪音。
 8、使用壽命長、維修量小
 滾筒篩是若干個圓環狀網組成,其總篩分面積遠遠大于其它篩型的篩分面積,再加上篩分效率高,設備運行時間段短,故而使用壽命較長、易損件少、維修量小。
 9、檢修方便
 設備密封隔離罩兩側設有觀察窗口,工作人員可隨時觀察設備運行情況,在密封隔離罩端部清篩機構側面設有檢修快開門,在設備定期檢修時十分便利,不影響設備的正常運行。

三、滾筒篩安裝
1、預埋鋼板。安裝前應按設備安裝圖的要求預埋鋼板,要求預埋鋼板的上平面位于同一平面上。安裝所需的預埋鋼板、底腳螺栓等均由安裝單位自備。
2、篩體的安裝。根據設備進料口、出料口的位置布置,對篩體安裝位置進行確定。
3、安裝基礎支架。將篩體兩端通過吊裝安裝在基礎支架上,并將篩體安裝角度調整至設計角度,最后進行固定焊接。
4、連接進料口和出料口。
5、連接篩體下部支架密封板。
6、用手轉動滾筒篩分筒,不得有阻力過大或卡死現象,否則應及時查清原因加以調整。
7、滾筒篩出廠后,如超過6個月才安裝,則安裝前必須將大軸的軸承拆下清洗,注入新潤滑脂(2號鋰基潤滑脂)。

四、滾筒篩調試
一)、調試前的準備工作
1、滾筒篩各部件安裝完,檢查合格后,可進行試運轉。試運轉前,應詳細檢查各部件按圖紙所示安裝正確,各緊固件牢靠,篩體周圍是否有妨礙滾筒篩運行的障礙物;
2、將長方形檢修門處于打開位置,并通過手動盤車旋轉篩分筒,觀察梳型清篩機構有無犯卡、磨擦現象,若有則可通過調整螺栓進行調整;
3、檢查各軸承座、變速箱應潤滑良好,變速箱油位應適當;
4、電源接頭應牢固可靠,絕緣良好,接地正確。
二)、空載試車
1、點動電機控制按鈕,檢查電機轉向應與籠式滾筒篩所示轉向一致;
2、啟動設備運轉4--6小時,觀察滾筒篩運行情況,若發現異常聲響或其它現象,應及時停機檢查,找出原因,排除故障。試運轉4-6小時應檢查下列項目:
a、 大軸軸承溫度,要求最高溫度不超過75℃,溫升不超過45℃。b、 各處緊固螺栓的緊固情況,發現松動應及時擰緊。
3、檢查電機、轉動部件溫升情況,應在正常范圍之內。
三)、投料
1、在篩分機處于運轉平穩狀態下,啟動進料及出料設備,進行投料試車;
2、正常出料后關閉密封隔離罩(正常運行時,密封隔離罩應始終處于關閉位置);
3、檢查出料粒徑和有無漏料及揚塵情況;
4、運轉半小時,對各部件進行仔細檢查,發現問題及時處理。
5、工作過程中應經常檢查運行情況,若發現運行不正常或有異常聲響,應及時停機檢查,找出原因,排除故障。

五、操作及維護滾筒篩運行可靠,維護量小,下面對運行中應注意的幾點問題簡述如下:
1、開車時必須先開啟滾筒篩,后再開啟給料設備;停車時相反;
2、運行前三天,要每天對滾筒篩緊固件進行檢查,如有松動應及時緊固。以后則可定期(每周或半月)對籠式滾筒篩緊固件進行檢查及處理;
3、軸承座、變速箱應定期檢查潤滑情況,并及時加油和換油。大軸軸承采用2號鋰基潤滑脂,正常情況下,每?jī)稍录幼⒁淮螡?rùn)滑脂,加注量不宜過多,否則易引起軸承過熱。各處軸承應每年清洗檢查一次。
4、設備長期停用(30天以上的)重新啟動時應對電機絕緣進行檢測,以避免電機燒毀。
滾筒篩使用說明書 trendve.com



TAG:滾筒篩使用說明、滾筒篩說明書
